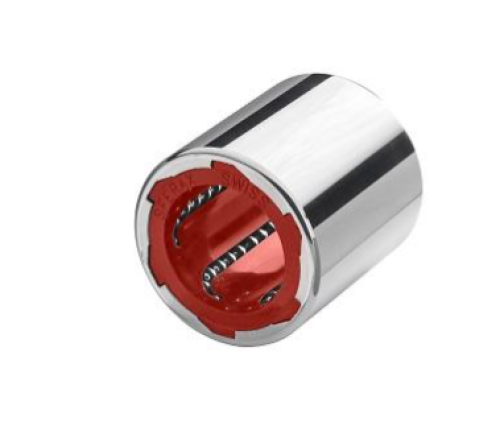

SFERAX GBP 1017B Lager

Anwendung

Dieses Kugellager zeichnet sich durch hohe Fertigungsstandards sowie alle grundlegenden Eigenschaften aus, um hochpräzise Linearbewegungen ohne Hubbegrenzung, ohne Spiel und nahezu reibungs- und verschleißfrei zu gewährleisten.

Vorteile

– Kugelschale aus Polyamid

– Ruhiger, ruckfreier Lauf

– Geräuschlos

Außendurchmesser: 17

Innendurchmesser: 10

Länge: 22 mm

Toleranz Innendurchmesser: 0/+20 µm

Toleranz Außendurchmesser: 0/-12 µm

Toleranz Länge: 0/-350 µm

Max. Exzentrizität: <15 µm

Empfohlene Wellentoleranz: h6

Dynamische Tragzahl: 445,5

Statische Tragzahl: 495

Dynamischer Faktor: 0,00202

Kugeldurchmesser: 2,000 mm

Rillengrunddurchmesser: 16,3 mm

Rillenabstand (0/+0,1 mm): 16 mm

Rillenbreite (0/+0,1 mm): 1,00 mm

Käfigwerkstoff: Polyamid

Gehäusewerkstoff: DIN 100Cr6 (1.3505)

Anzahl der Kugelbahnen: 6

Betriebstemperatur: -30 / +80 °C

Genauigkeitsklasse: B

Empfohlene Wellenqualität: III

Bohrungstoleranz (eingepresst): -2/-10 µm

Bohrungstoleranz (geklebt): H6
