Produktbeschreibung

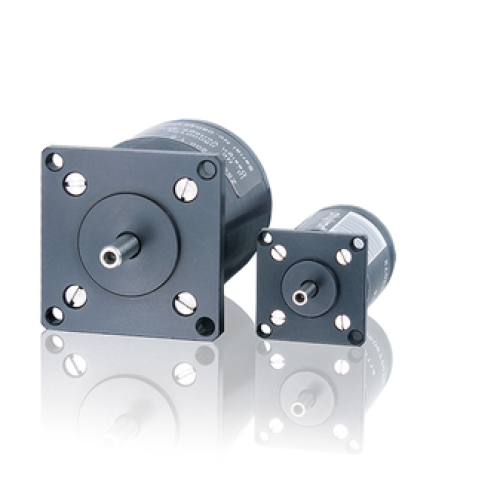

Phytron Schrittmotoren ZSS

Die bewährten 2-Phasen-Hybrid-Schrittmotoren der Baureihe ZSS vereinen höchste Präzision mit weichem Laufverhalten. Mit bis zu 102.400 anfahrbaren Positionen (200-schrittiger Motor im Mikroschritt-Betrieb mit 1/512-Schrittauf-lösung und Encoder) punktet der ZSS-Motor mit höchster Positioniergenauigkeit.

Die ZSS Serie unterscheidet sich von marktüblichen Motoren durch den erweiterten Umgebungstemperaturbereich von -30 bis +80 °C.

• 2-Phasen-Hybrid-Schrittmotoren

• 200-schrittig (Schrittwinkel 1,8°)

• Anschluss Optionen:

- 4-Leiter parallel

- 4-Leiter in Serie geschaltet

- Anschluss als 5-, 6- oder 8-Leiter

• Haltemomente von 3,8 bis 700 mNm

• Schutzart IP 40 bei ZSS mit freien Drahtenden

• Zul. Umgebungstemperatur –30 bis +80 °C (kein Frost)

• Max. Betriebsspannung der Endstufe (Zwischenkreisspannung): 70 VDC)

• Isolierstoffklasse F nach VDE 0530

• Prüfspannung ZSS 19 bis 52: 700 V (1 min) ZSS 56 bis 57: 1500 V (1 min)

• Option:

- 2. Wellenende (IP 40)

- Inkrementalgeber

- Getriebe

- Motorbremse

• Kundenspezifische Wellenenden

• Sonderwicklungen
