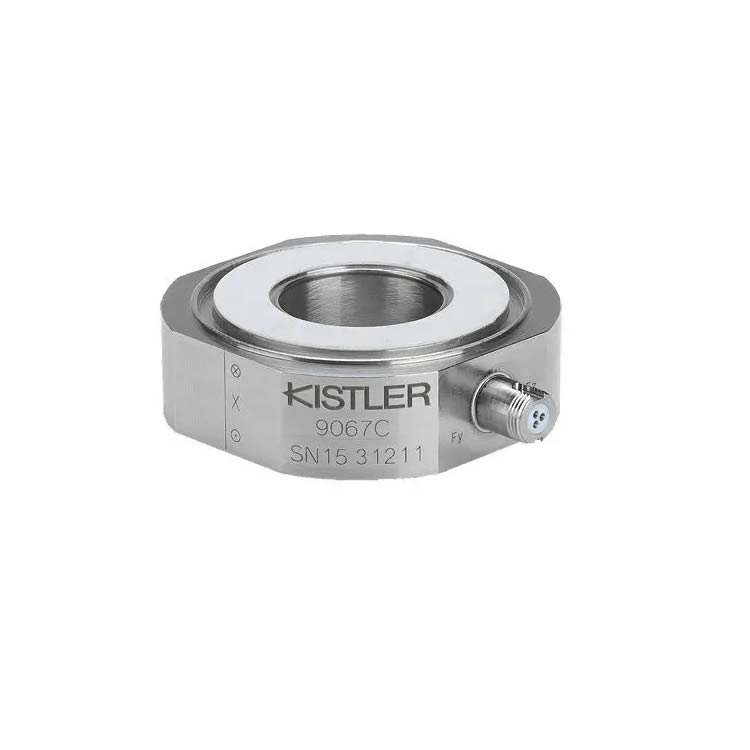

Hochpräzise Drei‑Kraft‑Ring‑Sensoren dienen der Messung und Ausgabe von Kräften in drei orthogonalen Richtungen. Diese Serie von Drei‑Kraft‑Sensoren ermöglicht die einfache und genaue Messung dynamischer oder quasistatischer Kräfte (X‑/Y‑/Z‑Richtung) in beliebigen Vektorrichtungen.

• Genaue Messung an jedem Krafteinleitungspunkt

• Breiter Frequenzgang

• Kompakte Bauweise

• Korrosionsbeständiges, abgedichtetes Sensorgehäuse

• Anschluss über einen robusten Mehrpolstecker

Piezoelektrische Drei‑Kraft‑Sensoren liefern über den gesamten Messbereich eine sehr lineare Ladungsmenge, die proportional zur aufgebrachten Kraft ist. Jeder Teilkraft im Sensor ist ein Satz Quarzringe zugeordnet, die über ihre flachen Seiten exakt ausgerichtet montiert werden können. Der Sensor verfügt über eine einfache, schwingfeste Konstruktion, die eine extrem hohe Steifigkeit der Struktur gewährleistet. Er besitzt eine sehr hohe Eigenfrequenz und ist für hohe dynamische Kräfte geeignet. Auf der Kontaktfläche des Sensors sind zwei Keramikscheiben vorgesehen: Sie sorgen einerseits für einen hohen Reibungskoeffizienten und andererseits für eine isolierte Montage bei der Integration in mechanische Strukturen. Der effektive Messbereich der Scherkräfte in X‑ und Y‑Richtung hängt direkt von der Vorspannkraft in Z‑Richtung und dem axialen statischen Reibungskoeffizienten ab. Der Sensor misst Kräfte nach dem piezoelektrischen Prinzip. Bei Krafteinleitung erzeugen die Quarzringe im Sensor (jeder Quarzring entspricht einer zu messenden Teilkraft) ein zur Kraft proportionales Ladungssignal. Die Ladung wird von integrierten Elektroden erfasst und an den entsprechenden Stecker weitergeleitet. Das Sensorsignal gibt die Ladung über einen 3‑poligen V3‑Buchsenstecker (Geschmacksmusterpatent) aus. Der Stecker verfügt über eine fehler­tolerante Ausführung, die eine einfache Zentrierung ermöglicht und eine relative Verdrehung verhindert.
