Produktbeschreibung

Diese Druckanzeige-Messgeräte verfügen über integrierte elektrische Schalter zur Aktivierung von Alarmen und/oder zur Abschaltung von Geräten.

Korrosionsbeständiges Polycarbonatgehäuse
Ein interner Pulsationsdämpfer hilft, Zeigerflattern zu beseitigen
Bewahrt Genauigkeit und Schutz vor mäßigem Überdruck

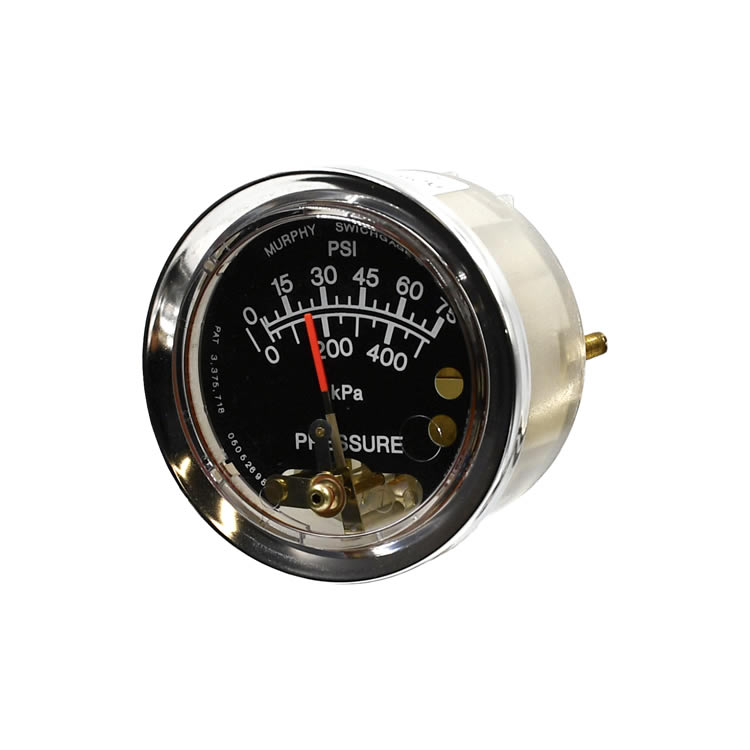

Die Swichgage-Messgeräte der A20-Serie (Zifferblatt 2 Zoll/51 mm) und der A25-Serie (Zifferblatt 2-1/2 Zoll/64 mm) sind durch Membrane betätigte Druckanzeige-Messgeräte mit integrierten elektrischen Schaltern zur Auslösung von Alarmen und/oder Abschalteinrichtungen.

Die Messbereiche reichen von 0-30 psi (207 kPa) [2,0 bar] bis 0-300 psi (2,1 MPa) [20 bar].

Diese robusten Messgeräte sind durch die einzigartige Kombination aus einem Polycarbonatgehäuse und einer Linse, einer polierten Edelstahlblende und O-Ring-Dichtungen von der Umgebung abgedichtet. Diese Messgeräte sind gegen die äußere Umgebung abgedichtet. Genauigkeit und Schutz vor mäßigem Überdruck werden durch eine einzigartige, einheitliche Membrankammer gewährleistet. Ein integrierter Pulsationsdämpfer hilft, Zeigerflattern zu beseitigen und kann zur Reinigung entfernt werden.

Bei der Serie A25P dient der Zeiger des Messgeräts als Druckanzeige und als ein Schalterpol, der einen Stromkreis schließt, wenn er den einstellbaren Grenzwertkontakt berührt. Die Kontakte verfügen über eine selbstreinigende Bewegung, um die elektrische Kontinuität zu gewährleisten.

Das Modell A20PE verfügt über interne schnappaktierende Umschalter (SPDT-Schalter) für eine Drei-Draht-Steuerung und kann so geschaltet werden, dass es einen Stromkreis schließt oder unterbricht.

Auch reine Messgerätemodelle ohne Schalter sind erhältlich.

Die Anwendungsbereiche der A20/A25-Serie umfassen Motoren/Geräte im Ölfeld zur Überwachung des Schmieröldrucks, des Wasserpumpendrucks, des Hydraulikdrucks, des Luftdrucks usw.

Basismodelle

Swichgage-Messgerät der A25P-Serie
Der Zeiger des Messgeräts stellt mit einem einstellbaren Kontakt einen Steuerstromkreis her.

Swichgage-Messgerät A20PE
A20PE (früher A20EO). Verfügt über interne schnappaktierende Umschalter (SPDT-Schalter) anstelle der Einzelpol-/Zeigerkontakte. Wenn der Schalter bei fallendem Druck schließt, wird er eingestellt, wenn der Druck steigt, setzt sich der Schalter zurück (siehe Schaltplan).

Murphygage-Messgerät A20PG
Messgerät ohne Kontakt(e)
