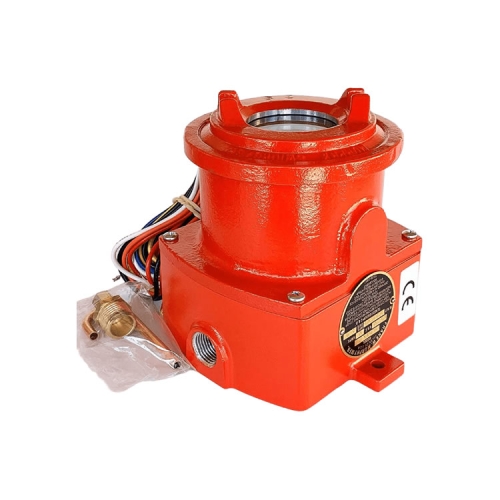

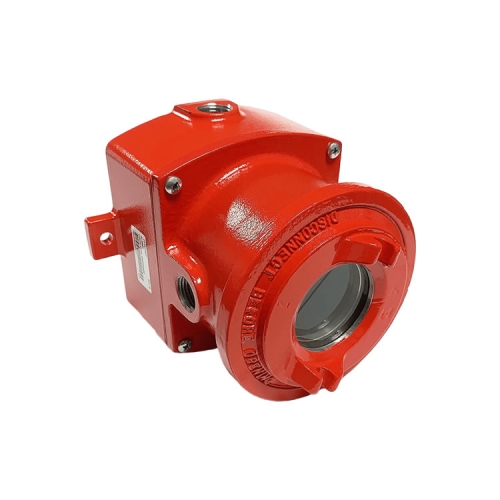

FW Murphy Explosionsschutz-Flüssigkeitsstands-Swichgage EL150EX-D

Das FW Murphy Explosionsschutz-Flüssigkeitsstands-Swichgage EL150EX-D ist eine Kombination aus einem Flüssigkeitsstandsanzeiger und einem Untergrenzschalter. Die Einheit umfasst (1) eine Kammer mit einem schwenkbaren Schwimmer, (2) ein Anzeigezifferblatt mit Zeiger und (3) einen Kontakt für niedrigen Füllstand. Bei richtiger Installation und Wartung betätigt der Schwimmer den Zeiger, der während des normalen Betriebs den Füllstand anzeigt und einen Schaltkreis schließt, wenn der Füllstand auf den voreingestellten Untergrenzwert sinkt.

Das EL150EX-D wird hauptsächlich für Motorkühlsysteme, Ausgleichs- oder Expansionsbehälter, Kondensator-Kühler- oder Dampfphasensysteme, unter Druck stehende oder atmosphärische Systeme verwendet. Dieser Flüssigkeitsstands-Swichgage kann auch zur Überwachung von Schmieröl-, Hydraulikflüssigkeits- oder Dieselkraftstoffbehältern eingesetzt werden und löst Alarme und/oder eine Abschaltung bei einem vorbestimmten Mindestfüllstand aus. Er ist für Niederdrucksysteme mit einem maximalen Druck von 25 psi (172 kPa) [1,72 bar] ausgelegt.

PRODUKTMERKMALE:

• Explosionsgeschützt
• Anzeigeinstrument
• Untergrenzschalter
• Schwimmerbetrieben
• Überwacht den Füllstand von Kühlmittel, Schmieröl, Dieselkraftstoff und Hydraulikflüssigkeit
• CSA-zertifiziert für explosionsgefährdete Bereiche der Klasse I, Division 1, Gruppen C & D
• DPDT-Schnappschalter

PRODUKTSPEZIFIKATIONEN:

• Murphy-Teilenummer: EL150EX-D
• Gehäuse: Sandguss-Aluminium, lackiert; ungefähre Abmessungen: 6-1/2 x 5-3/4 x 5-1/4 Zoll (165 x 146 x 133 mm)
• Befestigungslöcher: (2) Durchmesser 5/16 Zoll (8 mm) bei einem Abstand von 5-1/2 Zoll (140 mm)
• Schwimmer: 304-Edelstahl
• Linse: Gehärtetes Glas
• O-Ringe: Gesättigter Nitril, geeignet für Kühlmittel oder Kohlenwasserstoffe. Maximale Temperatur 250°F (121°C)
• Dichtung: Nitril
• Entlüftungsrohr: 1/4 x 5 Zoll (6 x 127 mm) Kupferrohr mit 1/4 NPT x 1/4 Zoll (6 mm) Rohrfitting und 1/2 NPT auf 1/4 NPT Reduzierfitting
• Schnappschalter: DPDT-Bewertung 10 A @ 125 VAC; 0,5 A @ 125 VDC; 10 A 30 VDC
• Kabel: Anschluss an Anschlussblock
• Laborzulassungen: CSA-zertifiziert für explosionsgefährdete Bereiche der Klasse I, Division 1, Gruppen C & D
• Versandgewicht: 5 lbs. (2,26 kg)
• Versandabmessungen: 6-1/2 x 6-3/4 x 6-3/8 Zoll (165 x 171 x 162 mm)
