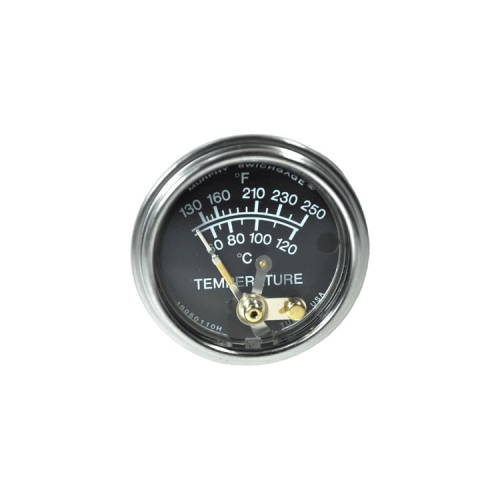

Das Murphy-Temperatur-Swichgage 130-250 mit 8 Fuß (2,44 m) Kapillarrohr und 2 Zoll/51 mm Zifferblatt 20T-250-8-1/2

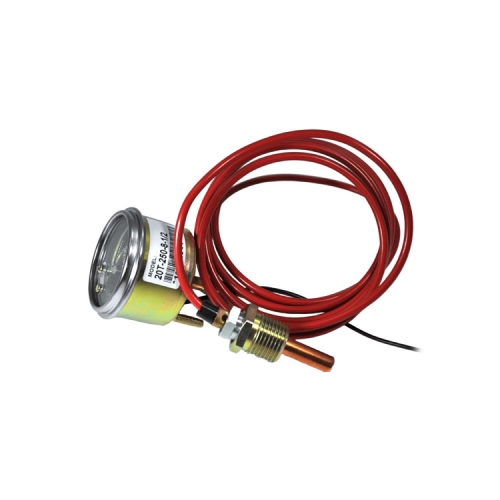

Das Murphy-Temperatur-Swichgage 130-250 mit 8 Fuß Kapillarrohr und 2 Zoll/51 mm Zifferblatt 20T-250-8-1/2 ist ein membranbetriebenes, temperaturanzeigendes Messgerät mit eingebautem elektrischem Schalter zur Auslösung von Alarmen und/oder Abschalteinrichtungen. Der Messgerätemechanismus ist in einem stahlbeschichteten Gehäuse untergebracht, das gegen Korrosion geschützt ist. Eine bruchsichere Polycarbonatlinse und eine polierte Edelstahlblende schützen dieses robuste, langlebige Instrument. Dieses dampfbetriebene Messgerät verfügt über ein versiegeltes Kapillarrohr und eine Fühlkugel. Wenn es Hitze ausgesetzt ist, verändert sich die Flüssigkeit in der Fühlkugel in Dampf und erzeugt Druck auf die Membranmechanik. Die Membran wandelt diesen Dampfdruck in eine mechanische Messwertanzeige um.

Der Messzeiger des Geräts dient als Temperaturanzeige und als ein Schalterpol, der einen Stromkreis schließt, wenn er den einstellbaren Grenzwertkontakt berührt. Die Kontakt(e) sind über das Swichgage-Gehäuse geerdet. Es verfügt über eine selbstreinigende Bewegung, um die elektrische Kontinuität zu verbessern.

EIGENSCHAFTEN:

• Kombination aus Anzeigemessgerät und Grenzschalter
• Schalter kann Alarme und/oder Geräte abschalten
• Kontakt wird über das Gehäuse geerdet
• Anwendungen: Industriemotoren und -ausrüstung in der Ölindustrie, Schifffahrt, Bewässerung, Bau und im Lkw-Verkehr. Überwachung von Motorkühlmittel, Kurbelgehäuseöl und Getriebeöl

PRODUKTSPEZIFIKATIONEN:

• Teilenummer: 20T-250-8-1/2
• Messbereich: 130-250°F - 60-121°C
• Adaptermutter: 1/2-14 NPT
• Zifferblatt: Weiß auf Schwarz; US-amerikanischer Standardmaßstab ist doppelt angegeben in °F/°C
• Gehäuse: Verchromter Stahl; Befestigungsklammer im Lieferumfang enthalten (außer bei Modellen zur direkten Montage)
• Blende: Polierter Edelstahl
• Zeiger: Gehärtetes Nickelsilber
• Linse: Polycarbonat, hochschlagfest
• Fühlelement: Membran aus Berylliumkupfer
• Kapillarrohr: PVC-armierter Kupferrohr; 8 Fuß (2,44 m)
• Fühlkugel: Kupfer
• Einstellbarer Grenzwertkontakt: SPST-Kontakt; nur Vorlast, 2 A @ 30 VAC/VDC; Erdungspfad durch das Gehäuse. Normalerweise geschlossen (NC), wenn der obere Grenzwert erreicht wird. Normalerweise offen (NO), wenn der Zeiger im normalen Betriebsbereich ist. Die Kontakte sind mit Gold überzogenem Silber
• Einstellung des Grenzwertkontakts: Mit einem 1/16 Zoll (1,6 mm) Inbusschlüssel über 100 % des Messbereichs
• Leitungen des Grenzwertkontakts: 18 AWG (1,0 mm²) x 12 Zoll (305 mm)
• Gewicht des Geräts: 12,7 Unzen (0,39 kg)
• Abmessungen des Geräts: 4-3/4 x 4-3/4 x 2-3/4 Zoll (121 x 121 x 70 mm)
