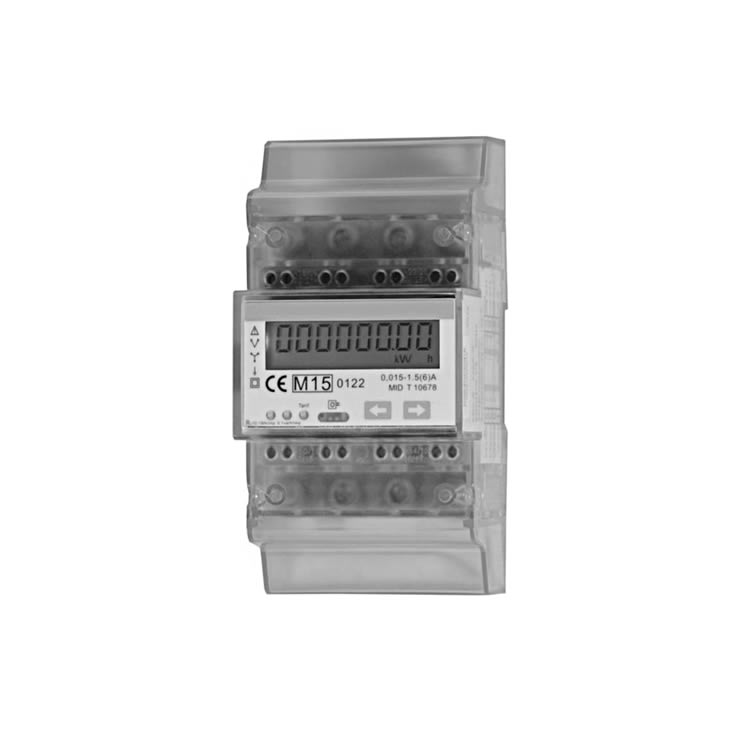

Schrack MGKDK306-Z Digitaler Energiezähler mit MID Serie KDK

  • Marke:Schrack Technik
  • Modell:MGKDK306-Z
  • Tags:Digitaler Energiezähler

Haben Sie Fragen zu diesem Produkt?
Bitte wenden Sie sich telefonisch oder per E-Mail an unseren Kundenservice.

+49-511 9170-9151

Produktbeschreibung

Artikel #: MGKDK306-Z

Digitaler Zähler, 2Tarife, Wandleranschluß 1,5(6)A,M-Bus MID

Messung von Lieferung und Bezug (2 Richtungen)

MGKDK306-Z ist ein hochwertiger, zuverlässiger und industrietauglicher Relais-Typ aus dem Produktportfolio von Schrack Technik, der für Anwendungen mit hohen Anforderungen an Leistung, Stabilität und Langlebigkeit konzipiert ist.

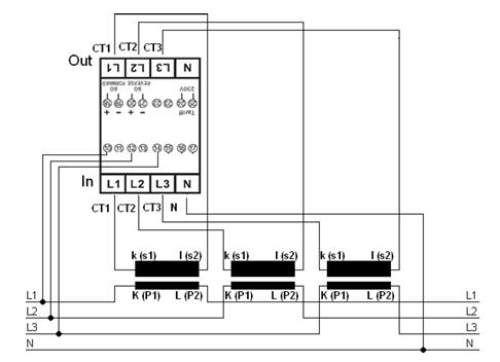

ANSCHLUSSSCHEMA

CT1 (in)  Wandler 1 Klemme k (s1) CT1 (out) Wandler 1 Klemme l (s2)

CT2 (in)  Wandler 2 Klemme k (s1) CT2 (out) Wandler 2 Klemme l (s2)

CT3 (in)  Wandler 3 Klemme k (s1) CT3 (out) Wandler 3 Klemme l (s2)

N             Neutralleiterklemme

10/11     Spannung Phase 1

12/13     Spannung Phase 2

14/15     Spannung Phase 3

16/17     nicht verwendet

18/19     S0 Impulsausg. A+ Bezug

20/21     S0 Impulsausg.A-Lieferung

22/23     M-Bus / ModBus- Anschluss

24/25     Anschluss für ext. Tarif (230V)
