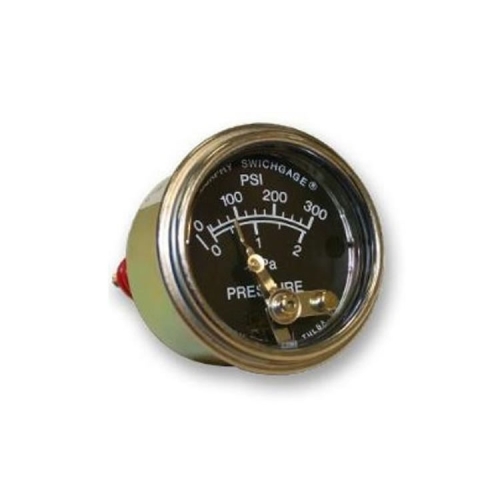

Der Murphy 0-300 PSI Mechanische Druckschalter-Manometer 20P-300 ist ein membranbetätigtes, druckanzeigendes Manometer mit integriertem elektrischem Schalter. Dieses Schalter-Manometer wird zur Auslösung von Alarmen und/oder Abschalteinrichtungen verwendet. Der Manometermechanismus ist in einem stahlbeschichteten Gehäuse untergebracht, das gegen Korrosion geschützt ist. Ein bruchsicheres Polycarbonat-Objektiv und eine polierte Edelstahlblende schützen dieses robuste, langlebige Instrument. Die Genauigkeit und der Schutz vor mäßigem Überdruck werden durch eine einzigartige, einheitliche Membrankammer gewährleistet. Ein integrierter Pulsationsdämpfer hilft, das Zittern des Zeigers zu eliminieren und kann zur Reinigung entfernt werden.

Der Zeiger des Manometers dient als Druckanzeige und als ein Schalterpol, der einen Stromkreis schließt, wenn er den einstellbaren Grenzkontakt berührt. Die Kontakte sind über das Gehäuse des Schalter-Manometers geerdet und haben eine selbstreinigende Bewegung, um die elektrische Kontinuität zu gewährleisten. Der Zeiger des Manometers trifft mit einem einstellbaren Kontakt zusammen, um einen Pilot-Stromkreis zu schließen. Speziell entwickelt, um Motoren/Geräte in Anwendungen im Ölfeld, im Marinesektor, in der Bewässerung, im Bauwesen und im Transportgewerbe zu schützen, um den Öldruck des Motors, den Wasserpumpendruck, den Hydraulikdruck und den Luftdruck zu überwachen.

EIGENSCHAFTEN:

Kombination aus Anzeigemanometer und Grenzschalter

Schalter kann Alarme und/oder Geräte zum Abschalten aktivieren

Übertrifft SAE-Normen

PRODUKTSPEZIFIKATIONEN:

Teilenummer: 20P-300

Bereich: 0-300 psi (2,1 MPa) [20 bar]

2 Zoll/51 mm Zifferblatt

Zifferblatt: Weiß auf Schwarz, duale Skala; Skala in psi/MPa

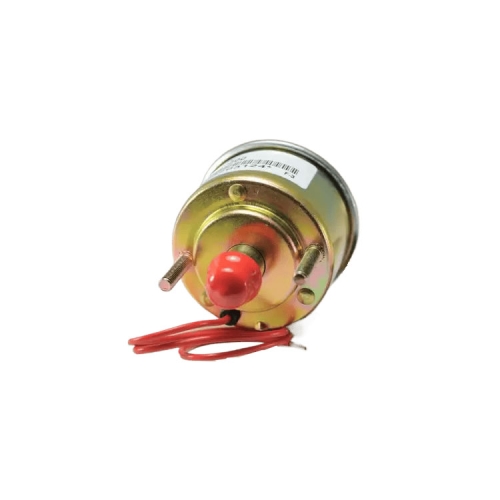

Gehäuse: Plattiertes Stahl; Montageklammer im Lieferumfang enthalten (außer bei Modellen zur Direktmontage)

Blende: Polierter Edelstahl

Objektiv: Polycarbonat, hochschlagfest

Öl: Silikonöl

Temperaturbereich: Umgebung: -40 °F (-40 °C) bis 150 °F (66 °C); Prozess: -40 °F (-40 °C) bis 250 °F (121 °C)

Prozessanschluss: 1/8-27 NPTM Messing

Sensorelement: Berylliumkupfer-Membran

Einstellbarer Grenzkontakt: SPST-Kontakt; nur Pilot-Stromkreis, 2 A bei 30 VAC/DC; Normalerweise geschlossen (NC), wenn der untere Grenzwert erreicht ist. Normalerweise offen (NO), wenn der Zeiger im normalen Betriebsbereich ist. Die Kontakte sind mit Gold überzogenem Silber

Einstellung des Grenzkontakts: mit einem 1/16 Zoll-Sechskantschlüssel über 100 % des Skalenbereichs

Leitungen des Grenzkontakts: 18 AWG (1,0 mm²) x 12 Zoll (305 mm)

Gewicht des Geräts: 8 oz. (0,23 kg)

Abmessungen des Geräts: 3 x 3 Zoll (76 x 76 x 76 mm)
